Pregled izdelka

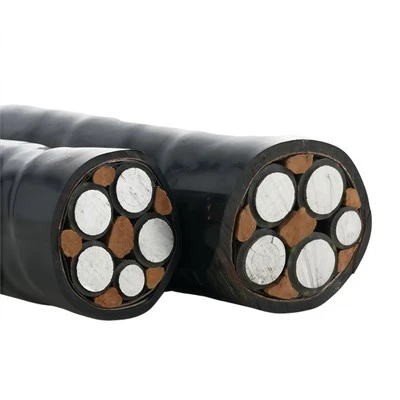

Nizkonapetostni napajalni kabel YJLHS (model YJLHVS) 0,6/1KV je visoko-zmogljiv goli oklepni kabel iz aluminijeve zlitine, zasnovan za raznolike scenarije inženirskega prenosa električne energije. Njegov vodnik je izdelan iz visoko-prevodne aluminijeve zlitine AA8030 z visoko odpornostjo proti lezenju, prožnostjo, raztezkom in natezno trdnostjo, da se zagotovijo stabilne povezave. Kot profesionalni napajalni kabel za redko zemljo je opremljen s strukturo Bare Linked Armor, ki odlično uravnoteži mehansko zaščito in prilagodljivost namestitve.
Ta profesionalni napajalni kabel za redke zemlje se pogosto uporablja pri distribuciji električne energije, gradbeništvu, fotovoltaiki, industriji, železnici in gradbeništvu. Ima 90-stopinjsko izolacijo iz XLPE z odlično toplotno odpornostjo, odpornostjo proti staranju in okolju-prijaznim zgorevanjem, ki v celoti izpolnjuje sodobne zahteve požarne varnosti. Edinstven Bare Linked Armor uporablja oklep z dvojnim jeklenim pasom visoke-trdnosti, da prenese velik zunanji pritisk, podpira namestitev brez-mostov z najmanjšim radijem upogiba 7D in veliko prilagodljivostjo za zapletene poti.
Kabel uporablja okolju prijazen,-sevanju-ohišje iz PVC-ja z dobro odpornostjo proti koroziji za široko uporabo v težkih okoljih. Prepletena oklepna plast zagotavlja zanesljivo mehansko zaščito, lahka zasnova pa zmanjšuje težave pri gradnji. Podpira 3*300+1*150 mm² velike-odseke ožičenja in personalizirano prilagoditev barv, s 100 metri MOQ, primerno za -inženirska naročila velikega obsega.
Lastnosti
- Dirigent:Stisnjen vodnik iz aluminijeve zlitine.
- Izolacija:Ognjevarni-navzkrižno-polietilen z-odpornimi lastnostmi-in vlago-.
- Oklepni sloj:Oklep z dvojnim jeklenim trakom.
- Plašč:90-stopinjski (ognjevaren) okolju prijazen polivinilklorid (PVC).
|
Nazivni prerez-vodnika |
Premer vodnika |
Debelina izolacije |
Približen zunanji premer kabla |
Približna teža kabla |
DC odpornost vodnikov pri 20 stopinjah |
Tokovna zmogljivost kabla |
|
mm2 |
mm |
mm |
mm |
kg/km |
Manjši ali enak Ω/km |
A |
|
3×25 |
6.00 |
4.5 |
34.81 |
1084 |
1.200 |
105 |
|
3×35 |
7.00 |
4.5 |
36.45 |
1195 |
0.868 |
132 |
|
3×50 |
8.40 |
4.5 |
40.15 |
1482 |
0.641 |
150 |
|
3×70 |
10.00 |
4.5 |
42.35 |
1669 |
0.443 |
185 |
|
3×95 |
11.60 |
4.5 |
47.78 |
2178 |
0.320 |
220 |
|
3×120 |
13.00 |
4.5 |
50.24 |
2420 |
0.253 |
245 |
|
3×150 |
14.60 |
4.5 |
52.97 |
2720 |
0.206 |
275 |
|
3×185 |
16.20 |
4.5 |
55.49 |
3013 |
0.164 |
315 |
|
3×240 |
18.40 |
4.5 |
62.04 |
3858 |
0.125 |
365 |
|
3×300 |
20.60 |
4.5 |
66.26 |
4417 |
0.100 |
410 |
|
3×400 |
23.80 |
4.5 |
71.45 |
5218 |
0.0778 |
455 |
|
3×500 |
26.60 |
4.5 |
79.77 |
6404 |
0.0605 |
500 |
Osnovni tehnični parametri
|
Parameter Postavka |
Podrobnosti specifikacije |
Parameter Postavka |
Podrobnosti specifikacije |
|
Številka modela |
YJLHS (YJLHVS) |
Nazivna napetost |
0,6/1KV |
|
Material prevodnika |
Aluminijeva zlitina redkih zemelj |
Izolacijski material |
XLPE |
|
Velikost preseka |
3*300+1*150 mm² |
Delovna temperatura |
90 stopinj |
|
Oklepni tip |
Prepleten goli oklep (goli povezani oklep) |
Material jakne |
Armirani PVC |
|
Najmanjši radij upogiba |
7D |
Vrsta kabla |
Aluminijasti kabel |
|
barva |
Prilagojena prilagoditev |
MOQ |
100 metrov |
|
Ime izdelka |
Verižni oklepni kabli |
Kraj izvora |
Hebei, Kitajska |
|
Ključne značilnosti |
Bridge{0}}brezplačna namestitev, velika prilagodljivost |
Aplikacija |
Distribucija električne energije, gradbeništvo, fotovoltaična energija, industrija, železnica, gradbeništvo |
Učinkovitost in prednosti izdelka
AA8030 Prevodnik iz aluminijeve zlitine z visoko{1}}prevodnostjo:
Kot visoko{0}}kakovosten napajalni kabel redkih zemelj prevodnik uporablja visoko{2}}prevodno aluminijevo zlitino AA8030 z optimizacijo redkih zemelj, ki se ponaša z visoko odpornostjo proti lezenju, visoko fleksibilnostjo, velikim raztezkom in povečano natezno trdnostjo, s čimer se učinkovito izogiba napakam v vezju, ki jih povzročajo dolgotrajno-delovanje in toplotna ekspanzija, kar zagotavlja stabilen prenos moči za veliki-trenutni scenariji industrijskega in fotovoltaičnega napajanja.
XLPE izolacija in okolju-prijazen oklepni PVC plašč:
90 stopinj visoko{1}}temperaturno odporna XLPE izolacija ima odlične fizikalne lastnosti, toplotno odpornost in odpornost proti staranju, z zasnovo zmanjšane debeline in ne-strupenimi značilnostmi gorenja, ki izpolnjujejo sodobne standarde požarne varnosti; Ovoj je narejen iz okolju prijaznega PVC-ja, odpornega na sevanje, z dobro odpornostjo proti koroziji, vremenskim vplivom in vlagi, ki se prilagaja notranjim, zunanjim, pol-zakopanim in korozivnim okoljem, z dolgo življenjsko dobo.
Gola povezana oklepna prepletena struktura:
Edinstvena prepletena gola oklepna zasnova uporablja-oklep z dvojnim jeklenim pasom visoke trdnosti, ki lahko prenese znaten zunanji pritisk in mehanske udarce, hkrati pa ohranja visoko fleksibilnost kabla, uresničuje namestitev brez-mostov, prihrani materiale za most in stroške gradnje ter se prilagaja zapletenim gradbiščim in polaganju ozkega prostora.
Prilagodljiva in priročna konstrukcija:
Najmanjši upogibni radij 7D, močna upogibna zmogljivost, enostavno upogibanje in polaganje vzdolž poti, personalizirana barvna prilagoditev omogoča identifikacijo in upravljanje linij, primerno za različne gradbene, industrijske in javne projekte ožičenja z visokimi zahtevami glede varnosti in varstva okolja.
